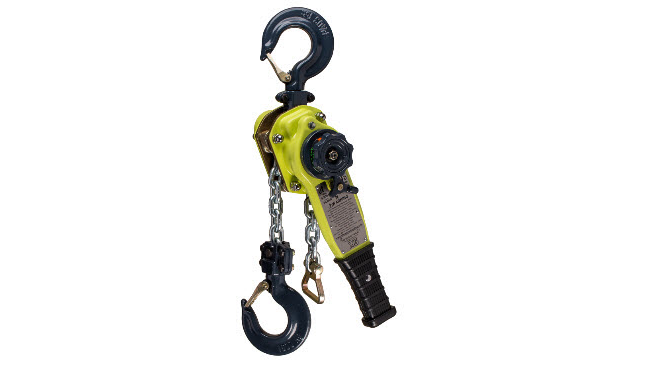

X5 - TREUIL À CHAÎNE MANUEL
2019-03-19 15:26:43CARACTÉRISTIQUES
• Le frein s’enclenche et s’active sans précharge minimale
• Inspection de tous les crochets (conformément à la norme B30 de l’ASME) et
remplacement facile des crochets grâce aux moufles à crochet à vis
• Construction entièrement en acier pour une résistance durable dans un format compact
• Pièces externes thermolaquées et galvanisées pour une protection anticorrosion
• Plaques signalétiques en acier inoxydable présentant le modèle et les avertissements
requis par l’OSHA et par la norme B30 de l’ASME gravés au laser, et le numéro de
série embossé
• Disque de frein à friction fusionné antifissuration, antifragmentation et antihumidité
• Chaîne porteuse de Grade 100 zinguée fabriquée au Japon ou en Europe
• Protection contre la surcharge en option avec limiteur de couple à friction
unidirectionnel dans le sens du levage
• Plage de température ambiante : −40 à 60 °C (−40 à 140 °F)
• Conformité aux normes de l’OSHA et aux normes B30.21 et HST-3 de l’ASME. De plus,
la charge de rupture correspond à cinq fois la charge utile, respectant ainsi les
exigences structurelles de l’annexe A de la norme HST-3 de l’ASME pour utilisation
marine ou autre conformément aux exigences du département de la défense des
États-Unis
• Certification ATEX : Groupe II 3 GD c IIB 60 °C X pour utilisation épisodique en milieu
dangereux
• Assemblage final et essai de charge effectués aux États-Unis à partir de pièces
importées, produit fourni avec certificat pour chaque numéro de série
• Garde-chaîne ouvert permettant l’inspection visuelle sans accumuler les débris
StOCK No.
UPC NO.
DESCRIPTION
WLL
(US T.)
PART
WEIGHT
(LBS.)

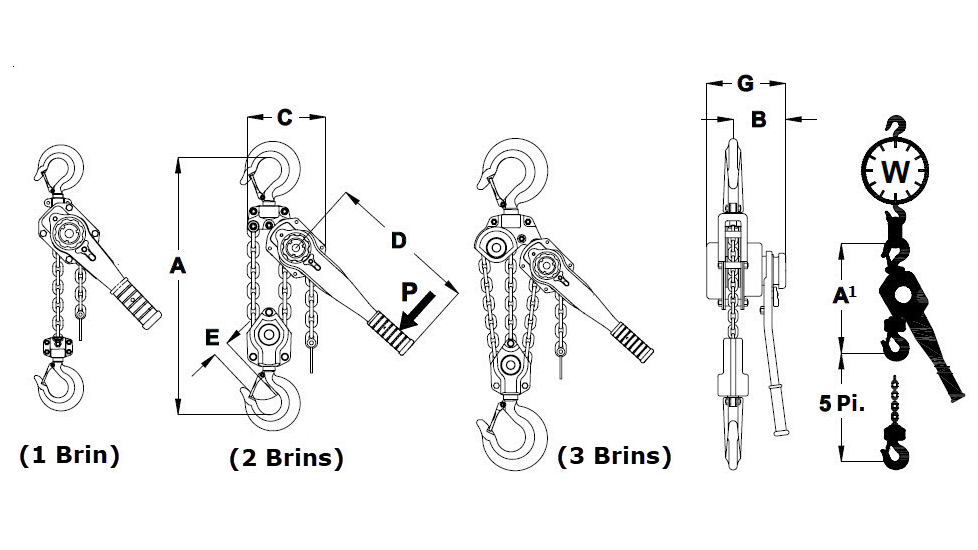

DIMENSIONS (IN.)
A Min.
A1
C
D
E
W/LATCH
G
P (lbs)
W (lbs)
/FT.Lift
RATPUL11/8X5L5-25A
X5L02250-05
LEVER CHAIN HOIST X5 5’
1020 KG- 1-1/8 TON US
1-1/8
1
14.0
11.8
3.9
4.7
9.6
0.9
5.9
52
0.5
RATPUL13/4X5L5-25A
X5L03528-05
LEVER CHAIN HOIST X5 5’
1600 KG- 1-3/4 TON US
1-3/4
1
19.5
13.2
4.1
5.0
10.4
1.2
6.6
72
0.7
RATPUL31/2X5L5-25A
X5L07056-05
LEVER CHAIN HOIST X5 5’
3200 KG- 3-1/2 TON US
3-1/2
1
32.0
15.6
4.6
6.3
16.3
1.3
7.9
84
1.5
RATPUL7X5L10-25A
X5L14000-10
LEVER CHAIN HOIST X5 10’
6350 KG- 7 TON US
7
2
57.0
21.3
4.6
8.6
16.3
1.6
7.9
86
3.2
