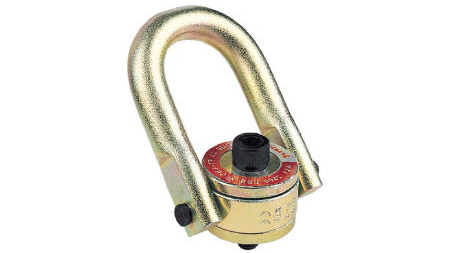

CROSBY: ANNEAU DE LEVAGE ARTICULÉ HR-125
2017-12-21 13:44:41CARACTÉRISTIQUES
• Conserve 100% de sa capacité à 90 degrés d’angle
• Chaque produit est doté d'un code d'identification du produit permettant
d'assurer la traçabilité du matériau ainsi que de la CMU et du nom
Crosby ou CG
• Tous les composants sont en acier allié: trempés et revenue
• Disponible en filetage UNC et métrique, coefficient de sécurité de 5:1
• Tourne sur 360º et pivote sur 180º
• Conçu pour une résistance à la fatigue d'1,5x la charge maximale d'utilisation
• La charge maximale d’utilisation et le couple de serrage recommandé sont
estampés de façon durable sur chaque rondelle
• La rondelle est codée par couleur pour faciliter l’identification:
Rouge = filetage UNC
HR-125 FILETAGE UNCCORPS NO.
No. PRODUIT
NO. UPC
CMU
(LBS.)
COUPLE DE SERRAGE
LBS.PI.

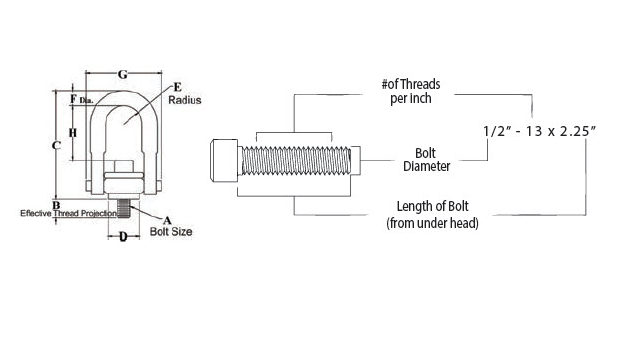

Dimensions (po.)
POIDS
(LBS.)
DIMENSION DU BOULON
A #
LONGUEUR UTILE DE FILETAGE
B
C
D
RAYON
E
DIAMÈTRE
F
G
H
1 *
HR1255/161815CS-5P
1016887
800
7
5/16 - 18 X 1.50
0.58
2.72
0.97
0.46
0.34
1.87
1.12
0.37
1 *
HR1253/816150CS-5P
1016898
1000
12
3/8 - 16 X 1.50
0.58
2.72
0.97
0.46
0.34
1.87
1.05
0.39
2
HR1251/2132CS-5P
1016909
2500
28
1/2 - 13 X 2.00
0.70
4.85
1.96
0.87
0.75
3.35
2.29
2.33
2 *
HR1251/213250CS-5P
1016912
2500
28
1/2 - 13 X 2.50
1.20
4.85
1.96
0.87
0.75
3.35
2.29
2.36
2
HR1255/811200CS-5P
1016920
4000
60
5/8 - 11 X 2.00
0.70
4.85
1.96
0.87
0.75
3.35
2.16
2.41
2 *
HR1255/811275CS-5P
1016924
4000
60
5/8 - 11 X 2.75
1.45
4.85
1.96
0.87
0.75
3.35
2.16
2.47
2
HR1253/410225CS-5P
1016931
5000
100
3/4 - 10 X 2.25
0.95
4.85
1.96
0.87
0.75
3.35
2.04
2.52
2 *
HR1253/410275CS-5P
1016935
5000
100
3/4 - 10 X 2.75
1.45
4.85
1.96
0.87
0.75
3.35
2.04
2.59
3
HR1253/4107000C-5P
1016942
7000 **
100
3/4 - 10 X 2.75
0.89
6.57
2.96
1.36
0.94
4.87
2.97
6.72
3 *
HR1253/410350CS-5P
1016946
7000 **
100
3/4 - 10 X 3.50
1.64
6.57
2.96
1.36
0.94
4.87
2.97
6.81
3
HR1257/89275CS-5P
1016953
8000
160
7/8 - 9 X 2.75
0.89
6.57
2.96
1.36
0.94
4.87
2.84
6.84
3 *
HR1257/89350CS-5P
1016957
8000
160
7/8 - 9 X 3.50
1.64
6.57
2.96
1.36
0.94
4.87
2.84
6.96
3
HR125183CS-5P
1016964
10000
230
1 - 8 X 3.00
1.14
6.57
2.96
1.36
0.94
4.87
2.72
7.09
3 *
HR125184CS-5P
1016969
10000
230
1 - 8 X 4.00
2.14
6.57
2.96
1.36
0.94
4.87
2.72
7.31
4
HR12511/4745CS-5P
1016975
15000
470
1-1/4 - 7 X 4.50
2.21
8.72
3.71
1.75
1.19
6.18
3.93
14.51
5
HR12511/2665CS-5P
1016986
24000
800
1-1/2 - 6 X 6.75
3.00
12.55
4.71
2.39
1.75
8.48
5.52
37.73
5
HR125241/2650CS-5P
1016997
30000
1100
2 - 4-1/2 X 6.75
3.00
12.55
4.72
2.39
1.75
8.48
5.02
40.69
6
HR12521/248CS-5P
1017001
50000
2100
2-1/2 - 4 X 8.0
4.00
16.88
5.75
3.00
2.25
11.00
8.03
88.00
7
HR12534105CS-5P
1017005
75000
4300
3 - 4 X 10.50
5.00
19.50
6.45
3.75
2.75
14.16
8.50
166.00
8
---
1017009
100 000
5100
3-1/2 - 4 X 13.0
7.00
22.09
7.75
4.00
3.25
15.91
9.28
265.00
La charge minimale de rupture est égale à 5 fois la charge maximale d’utilisation.
* Les boulons longs sont prévus pour être utilisés avec des pièces en métal doux, alors que les boulons longs peuvent aussi être employés pour des pièces en métaux ferreux,
les boulons courts conviennent par contre uniquement aux pièces en métaux ferreux.
** La charge minimale de rupture est égale à 4.5 fois la charge maximale d’utilisation.
# Spécification du boulon: vis à six pans creux en acier allié grade 8 selon ASTM A574. Tous les filets donnés sont en UNC.
-
