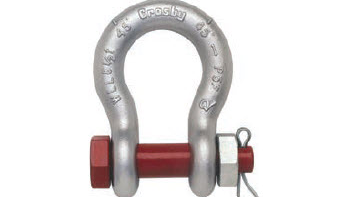

CROSBY: MANILLE G2130 BOULONNÉE AVEC GOUPILLE
2018-01-11 13:15:35CARACTÉRISTIQUES
• Capacités de 1/3 à 150 tonnes métriques
• Forgées, trempées et revenues. Axes en acier allié
• CMU forgée sur chaque manille
• Galvanisées à chaud, conçus pour résister à la fatique
• Coefficient de sécurité : 6:1
• Certification disponible sur demande
• Conçue pour résister à la fatigue
• Les produits Crosby égalent ou dépassent toutes les
exigences de la norme ASME B30.26
Manille lyre boulonnées et goupillées à tête de boulon mince conforme à la norme RR-C 27ID Type IVA, grade A, classe 3 de la Federal Specification, à l`exception des spécifications particulières demandées par le contractant.CALIBRE NOMINAL
(PO.)
CMU
(T.M.)
No. PRODUIT
NO. UPC
POIDS
(LBS.)

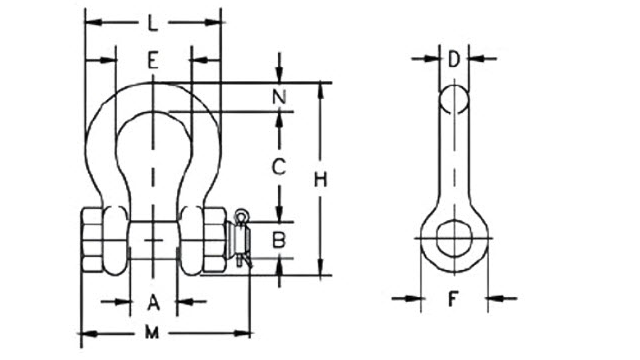

Dimensions (po.)
TOLÉRANCE
(+ / -)
A
B
C
D
E
F
H
L
M
N
C
A
3/16
1/3
G21303/16CS-5P
1019464
0.06
0.38
0.25
0.88
0.19
0.60
0.56
1.47
0.98
1.29
0.19
0.06
0.06
1/4
1/2
G21301/4CS-5P
1019466
0.11
0.47
0.31
1.13
0.25
0.78
0.61
1.84
1.28
1.56
0.25
0.06
0.06
5/16
3/4
G21305/16CS-5P
1019468
0.22
0.53
0.38
1.22
0.31
0.84
0.75
2.09
1.47
1.82
0.31
0.06
0.06
3/8
1
G21303/8CS-5P
1019470
0.33
0.66
0.44
1.44
0.38
1.03
0.91
2.49
1.78
2.17
0.38
0.13
0.06
7/16
1-1/2
G21307/16CS-5P
1019471
0.49
0.75
0.50
1.69
0.44
1.16
1.06
2.91
2.03
2.51
0.44
0.13
0.06
1/2
2
G21301/2CS-5P
1019472
0.79
0.81
0.64
1.88
0.50
1.31
1.19
3.28
2.31
2.80
0.50
0.13
0.06
5/8
3-1/4
G21305/8CS-5P
1019490
1.68
1.06
0.77
2.38
0.63
1.69
1.50
4.19
2.94
3.58
0.69
0.13
0.06
3/4
4-3/4
G21303/4CS-5P
1019515
2.72
1.25
0.89
2.81
0.75
2.00
1.81
4.97
3.50
4.15
0.81
0.25
0.06
7/8
6-1/2
G21307/8CS-5P
1019533
3.95
1.44
1.02
3.31
0.88
2.28
2.09
5.83
4.03
4.82
0.97
0.25
0.06
1
8-1/2
G21301CS-5P
1019551
5.66
1.69
1.15
3.75
1.00
2.69
2.38
6.56
4.69
5.39
1.06
0.25
0.06
1-1/8
9-1/2
G213011/8CS-5P
1019579
8.27
1.81
1.25
4.25
1.13
2.91
2.69
7.47
5.16
5.90
1.25
0.25
0.06
1-1/4
12
G213011/4CS-5P
1019597
11.71
2.03
1.40
4.69
1.29
3.25
3.00
8.25
5.75
6.69
1.38
0.25
0.06
1-3/8
13-1/2
G213013/8CS-5P
1019613
15.83
2.25
1.53
5.25
1.42
3.63
3.31
9.16
6.38
7.21
1.50
0.25
0.13
1-1/2
17
G213011/2CS-5P
1019631
19.00
2.38
1.66
5.75
1.53
3.88
3.63
10.00
6.88
7.73
1.62
0.25
0.13
1-3/4
25
G213013/4CS-5P
1019659
33.91
2.88
2.04
7.00
1.84
5.00
4.19
12.34
8.80
9.68
2.25
0.25
0.13
2
35
G21302CS-5P
1019677
52.25
3.25
2.30
7.75
2.08
5.75
4.81
13.68
10.15
10.81
2.40
0.25
0.13
2-1/2
55
G213021/2CS-5P
1019695
98.25
4.13
2.80
10.50
2.71
7.25
5.69
17.90
12.75
13.58
3.13
0.25
0.25
3
85
G21303CS-5P
1019711
154.00
5.00
3.30
13.00
3.12
7.88
6.50
21.50
14.62
15.13
3.62
0.25
0.25
3-1/2
120
G213031/2CS-5P
1019739
265.00
5.25
3.76
14.63
3.62
9.00
8.00
24.88
17.02
17.00
4.38
0.25
0.25
4
150
G21304CS-5P
1019757
338.00
5.50
4.26
14.50
4.00
10.00
9.00
25.68
18.00
17.75
4.56
0.25
0.25
Facteur de 6:1 - Tonnes Métriques - ATTENTION: ne JAMAIS dépasser la charge maximale d’utilisation
-
